| 产品特性：本安 | 是否进口：否 | 产地：济宁 |
| 品牌：东达 | 型号：GAD10 | 加工定制：否 |
| 适用范围：井下 | 电工电器设备名称：皮带机综保装置 | 物料编号：DD001 |
| 特色服务：包安装 |

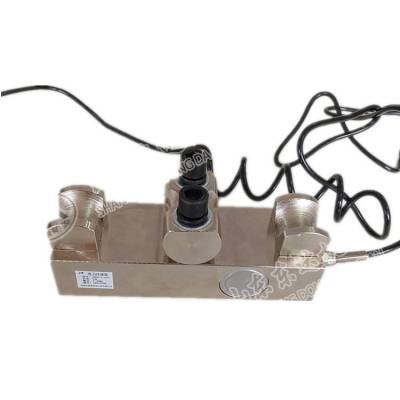

GAD10张力传感器产品参数
1. 防爆型式及标志
防爆型式：矿用本质安全型；防爆标志为：Ex ibⅠMb。
2. 外形尺寸：180mm×60mm×82mm；
3. 重量：5kg。
4. 本安参数：Ui：DC12.5V；Ii：1.；Ci：0uF；Li：O.2mH；
5. 工作电压：12V，工作电流：≤100mA。
GAD10张力传感器特点：
传感器体积小，重量轻，便于安装，，维护简单。
GAD10张力传感器结构特征及工作原理
1. 结构特征：传感器由外壳、压敏元件、接线端子等部分组成。
2. 工作原理：传感器的核心部件是压敏元件,其将张力信号转变为对应的电流信号送至PLC控制箱，通过PLC控制箱输出相应的控制信号。当压力达到报警值时，PLC控制箱语音报警(低于下报“张力过小”，超过上报“张力超限”)，从而控制启动张力电机工作，将皮带张力调整至设定值范围内。通过按键可将张力保护设定在不同的数值（0～10t）内，实现张力保护。
GAD10张力传感器主要性能
1. 测量范围：（0～10）t。
2. 信号输出：一组电流信号：（4～20）mA。
3. 基本误差：±3％FS。
4、GAD10张力传感器简称传感器为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为监测带式输送机输送带皮带张力之用。
GAD10张力传感器使用环境条件：
1.传感器在下列环境条件下应能正常工作
a)环境温度：0℃～+40℃；
b)相对湿度：不大于96%（+25℃）；
c)大气压力：80kPa～106kPa；
d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.传感器能承受的恶劣和安装贮运条件为：
a)高温：+60℃；
b)低温：-40℃；
c)振动：加速度50m/s2；
d)冲击：峰值加速度500m/s2。
